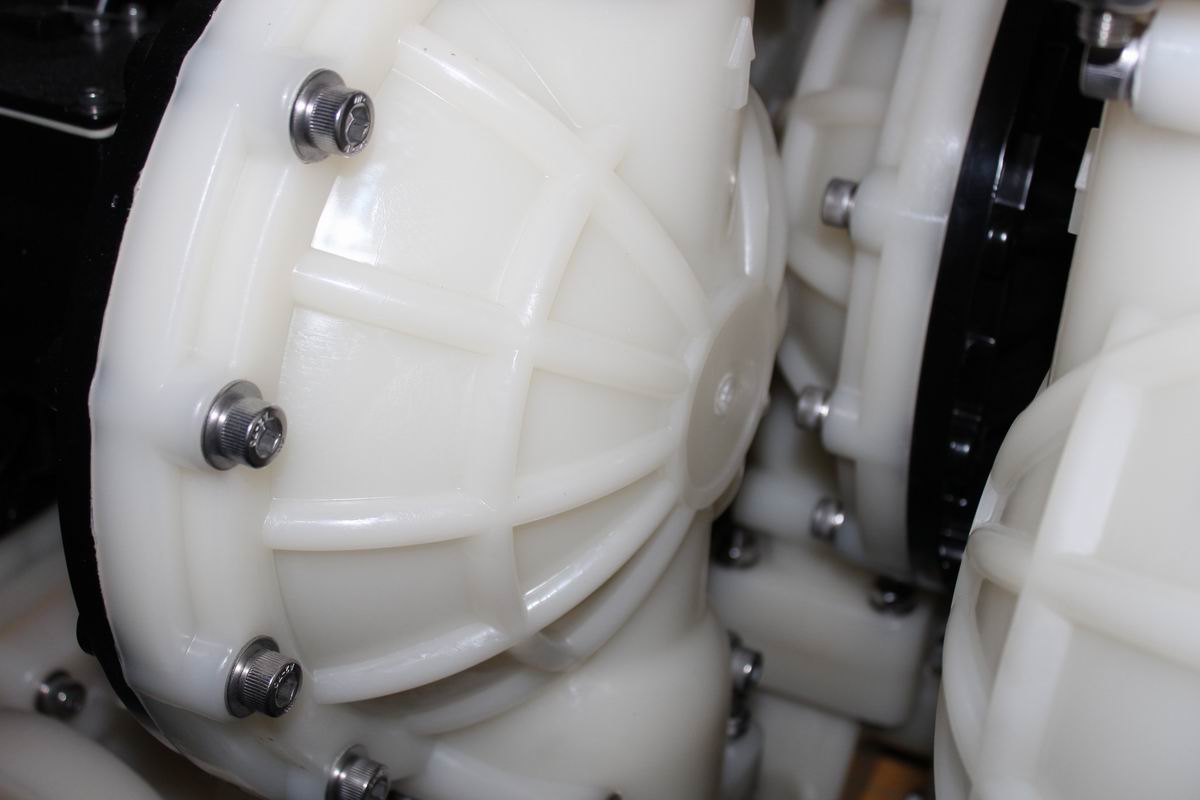

MK15塑料泵工作原理工作原理
在泵的两个对称工作腔中A、B中各装有一块隔膜，由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔中隔膜运动，而另一腔中气体排出。一旦到达行程终点，配气机构自动将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，从而使两个隔膜连续同步地往复运动。在图示中压缩空气由E进入配气阀，使膜片向右运动，则A室的吸力使介质由C入口流入，推开球阀进入A室，球阀则因吸入而闭锁；B室中的介质则被挤压，推开球阀由出口D流出，同时使球阀闭锁，防止回流，就这样循环往复使介质不断从C入口处吸入，D出口处排出。
材质
泵体：聚丙烯、聚甲醛、PVDF、PTFE
膜片：山道橡胶、聚醚橡胶、氟橡胶、PTFE、EPDM，丁腈橡胶
阀球：PTFE、不锈钢、山道橡胶
阀座：聚丙烯、聚甲醛、PVDF
大颗粒直径：2.5 mm
大流量：57L/min
大扬程：84 m
大空气供给压力：8.4 bar
自吸扬程：0--7.6 m
吸入排出口： 1/2、3/4 in
